Vid vägbygge och asfaltering, samt andra dylika anläggningsprojekt, är precision avgörande, och det är här mätinstrument med laser spelar en central roll. Instrument som rotationslasrar, tvåfallslasrar och nivelleringslasrar används för att uppnå exakta mått och rätt lutning. Dessa verktyg är inte bara tillförlitliga utan också effektiva för att snabbt sätta ut och mäta nivåskillnader, lutningar och vinklar. På byggarbetsplatser världen över är dessa laserinstrument numera standardutrustning. Låt oss zooma in mer i detalj på detta område här i artikeln nedan.
Vad som menas med laserinstrument
Laserverktyg, och mätinstrument som använder sig av laser, är avancerade verktyg som projicerar ljus i en exakt rak linje, dvs. laserstrålar. Lasern genererar en synlig stråle som kan användas som referenspunkt eller linje för olika typer av mätningar och nivåjusteringar. I vägbyggen, asfalteringsprojekt och entreprenadarbeten är lasermätinstrument ett viktigt hjälpmedel för att bibehålla korrekta höjdnivåer och vinklar (lutningar) under hela processen.
Den stora fördelen med laserbaserade mätinstrument är deras exakthet. Laserteknologin kan skapa en referenspunkt eller linje med minimal avvikelse, vilket bokstavligen är kritiskt i stora byggprojekt där små fel kan leda till höga kostnader och förseningar. Att arbeta med laserinstrument innebär också ökad effektivitet, eftersom mätningen kan ske på distans och i realtid.
Vilka olika laserbaserade mätinstrument finns det?
Det finns flera typer av laserbaserade mätinstrument som används inom vägbyggnad och anläggning, här följer ett axplock utav de mest förekommande:
Rotationslaser

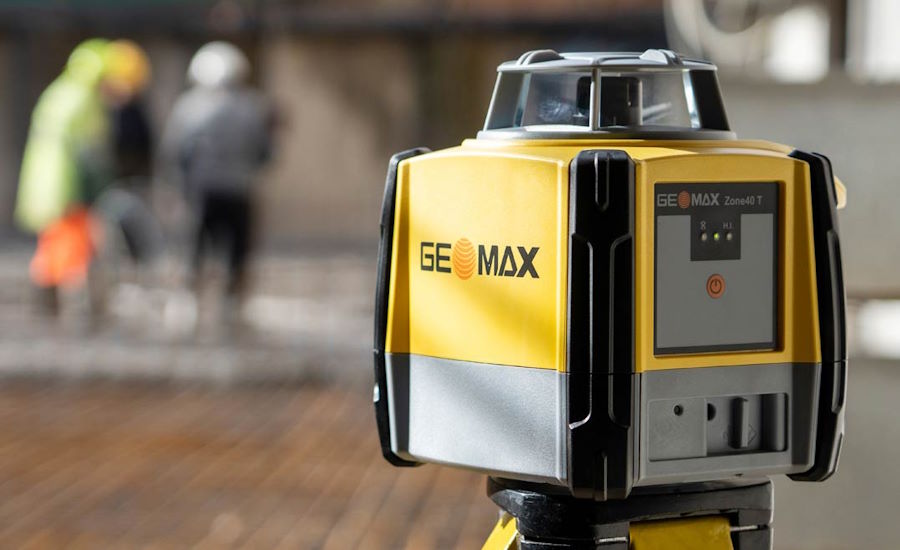

En roterande laser, eller planlaser som det också kallas, är ett mätinstrument som projicerar en horisontell eller vertikal laserstråle runt 360 grader, vilket gör den till ett perfekt verktyg för att sätta ut referenslinjer på större ytor. Den kan användas för att ställa in nivåer på asfalt och grundläggning och är särskilt värdefull för att skapa exakta lutningar på vägar, vilket borgar för korrekt dränering av avrinning av exempelvis regnvatten.
Köp din planlaser hos MaskinSystem – Hög kvalitet och med användaren i fokus gör att du kommer igång på nolltid!
Tvåfallslaser (X- och Y-plan)
En 2-fallslaser är också en rotationslaser, men som kan projicera linjer i både horisontella och vertikala plan. Den används ofta när man behöver ställa in lutningar i två riktningar samtidigt, något som är särskilt användbart vid vägbyggen och avrinning.
Söker du istället en 2-fallslaser till ditt projekt? Då behöver du inte vända dig längre än, ja just det, du gissade rätt, nämligen Maskin System. Här finns utöver enfallslaser även rotationslaser med två fall.
Linjelaser
Linjelasern projicerar en enda linje, vilket namnet smått avslöjar. Denna laserstråle är oftast horisontell eller vertikal, och används ofta vid mindre projekt där precision fortfarande är avgörande. Inom vägbyggen används den till exempel för att sätta ut kortare referenslinjer vid markering och kontroll av ytor.
Punktlaser
En så kallad punktlaser avger en exakt punkt, som kan användas för att markera exakta positioner. Denna typ av laser är lämplig när man behöver ett specifikt mätområde och används ofta vid installation av olika komponenter på byggarbetsplatser.
Hur används laserverktyg inom vägbygge, asfaltering och entreprenad?
Inom vägbygge, asfaltering och entreprenad är lasermätinstrument avgörande för att garantera precision och effektivitet i varje steg av projektet. Dessa instrument används för att ställa in exakta nivåer, lutningar och höjder, vilket inte bara sparar tid utan minimerar även risker för fel och kostsamma ombyggen. Här är en djupare titt på hur dessa verktyg används och varför de är så viktiga i moderna anläggningsprojekt:
Roterande laser för marknivå och djupkontroll
En rotationslaser kan monteras på ett stativ eller direkt på maskiner, såsom grävmaskiner och vältar. När rotationslasern projicerar en horisontell 360-graders linje över byggplatsen får arbetarna en konstant referensnivå, vilket är särskilt användbart för att säkerställa att grävning och packning sker enligt specifikationer. Vid asfaltering är det avgörande att ytan har rätt djup och jämnhet för att säkerställa vägens hållbarhet och komfort. Maskinoperatörerna kan följa laserns linje för att justera och finjustera marknivån i realtid, vilket förbättrar både exakthet och arbetsflöde.
2-fallslaser för lutningskontroll och avrinning
När det gäller att skapa korrekt lutning på vägytor, spelar tvåfallslasrar en viktig roll. En tvåfallslaser kan projicera linjer i både X- och Y-axlar, vilket gör den optimal för att skapa en exakt lutning i två riktningar samtidigt. Denna egenskap, dvs. att styra flera lutningar, är nödvändig för att säkerställa korrekt avrinning, särskilt i områden där topografin varierar eller där vägen följer en kurvig sträckning. En välplanerad lutning minskar risken för vattenansamling och påföljande skador som kan uppstå genom vatteninträngning och erosion av vägbanan.
Linje- och punktlasrar för precisa referenspunkter
Linje- och punktlasrar används ofta i grundläggningsfasen, där noggrann markering av höjd- och positioneringspunkter är avgörande. Dessa laserinstrument används för att sätta ut referenslinjer och punkter på specifika områden, till exempel för att markera gränser och placering av vägskyltar och kantstöd. I praktiska tillämpningar gör dessa lasrar det enkelt för arbetarna att kontinuerligt kontrollera och säkerställa att alla komponenter är korrekt placerade och installerade.
Integrering med maskinstyrningssystem
Många moderna laserverktyg kan kopplas samman med maskinstyrningssystem, vilket gör det möjligt att automatisera delar av byggprocessen. Exempelvis kan grävmaskiner och vältar utrustas med lasersensorer som tar emot signaler från lasern och justerar maskinens rörelser i realtid för att följa önskade nivåer och lutningar. Denna integrering sparar tid och minskar behovet av manuell justering, och det innebär också ökad precision eftersom maskinerna kan göra finjusteringar med större noggrannhet än vad som är möjligt manuellt.
Fördelar för säkerheten och arbetsflödet
Laserbaserade mätinstrument underlättar inte bara arbetet utan bidrar också till en säkrare arbetsmiljö. Eftersom mätningarna kan utföras på avstånd, slipper arbetarna att gå nära tunga maskiner eller att vistas på farliga platser under drift. Arbetet kan planeras mer effektivt, med färre avbrott för manuella kontroller, vilket leder till ett mer produktivt och strömlinjeformat arbetsflöde.
Med andra ord är laserverktyg oerhört viktiga inom vägbyggen och andra projekt som avser entreprenad. De möjliggör noggranna mätningar och justeringar i realtid, vilket gör det lättare att hålla både budget och tidsplaner. I kombination med moderna tillbehör och maskinintegrering kan dessa instrument höja precisionen och förbättra kvaliteten på slutresultatet, vilket i sin tur ger en hållbarare och säkrare infrastruktur.
Läs mer om vägbyggnation och allt vad det innebär från planering till verkställande, besök Trafikverkets webbplats.
Viktiga tillbehör inom mätinstrument som använder laser
För att laserinstrument ska fungera optimalt och vara flexibla på olika byggarbetsplatser, så finns det en rad användbara tillbehör som ofta kompletterar dessa verktyg:
Mottagare
Används för att kunna ta emot laserstrålen på långa avstånd och i svagt ljus. En mottagare, eller lasermottagare, gör det möjligt för arbetare att tydligt se laserlinjen även under soliga dagar och på stora avstånd.
Stativ
Ett robust stativ är avgörande för att hålla lasern i rätt position under arbetet. Stativet ger en stabil bas som möjliggör exakta mätningar, särskilt på ojämnt underlag.
Fjärrkontroll
Många rotationslasrar och tvåfallslasrar kommer med fjärrkontroller, vilket gör att operatören kan justera laserlinjen utan att behöva flytta på sig.

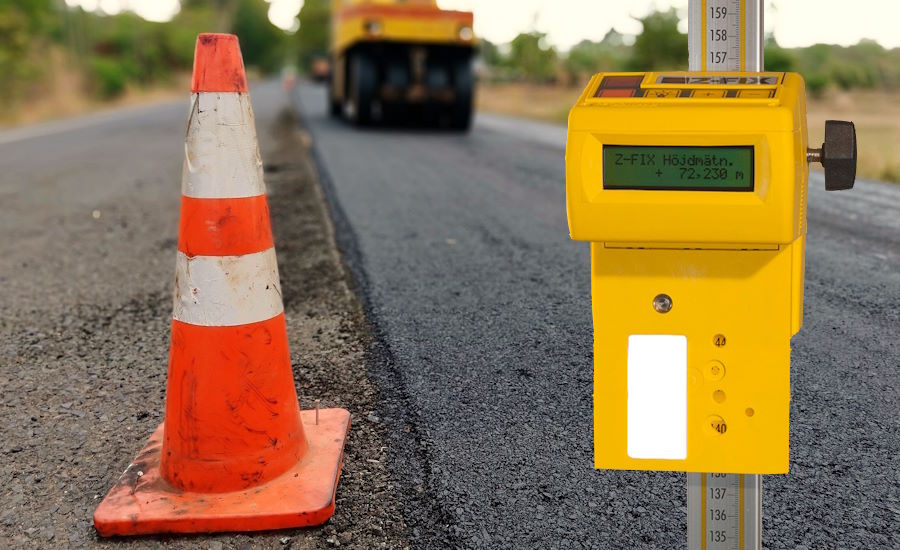

Mätstavar och måltavlor
Dessa tillbehör hjälper till att sätta ut och kontrollera specifika punkter. Mätstavar kan justeras i höjd och användas som referens när höjdnivåer kontrolleras över större områden.
Skyddshöljen
För att skydda instrumenten från damm, fukt och stötar finns specialdesignade skyddshöljen, vilket är viktigt när man arbetar i tuffa miljöer som vägbyggen och asfalteringsplatser.
Historisk tillbakablick: Hur byggde man vägar innan mätinstrument med laser fanns?
För 50 eller 100 år sedan fanns inte de avancerade laserbaserade verktyg som vi ser idag. Istället användes manuella mätmetoder, som vattenpass, avvägningsinstrument och meterlånga måttband för att sätta ut och kontrollera höjder. Dessa metoder var betydligt mer tidskrävande och krävde ofta att en större arbetsstyrka var involverad för att upprätthålla mätningar längs hela byggsträckan.
Vid vägbyggen användes bland annat kilar och pinnar för att markera höjder och lutningar. Vattenpass var också standardverktyget för att säkerställa att vägbanorna var jämna. För att få rätt avrinning på vägarna användes enkla lutningsinstrument och även gravitationen mättes på ett ungefär för att säkerställa att vägarna lutade bort från mitten, vilket gjorde att vatten kunde rinna av till dikeskanterna.
MaskinSystem.com: Brett utbud av laser & mätinstrument
Om du är i behov av pålitliga och högkvalitativa laserverktyg och mätinstrument, erbjuder MaskinSystem.com ett brett sortiment från bl.a. GeoMax som passar alla typer av vägbyggnads- och anläggningsprojekt. Här kan du hitta rotationslasrar, tvåfallslasrar och andra precisionsinstrument som totalstationer, samt givetvis alla tillbehör du behöver, för att genomföra exakta mätningar och nivåjusteringar. Med MaskinSystem som din leverantör kan du räkna med både hög kvalitet och personlig service, vilket gör att du kan lita på och känns dig trygg med att utrustningen klarar av de tuffa kraven som ställs i byggbranschen.
Vi bromsar in och summerar
Laserbaserade mätinstrument är en ovärderlig investering, eller snarare ett absolut måste, för vägbyggnads- och anläggningsföretag som strävar efter exakta resultat och hög effektivitet. Mätutrustning som exempelvis rotationslaser, tvåfallslaser och dess like gör det möjligt att anlägga och asfaltera vägar så att de får korrekta lutningar åt alla håll och kanter. Med avancerade funktioner och tillförlitlig teknik är dessa verktyg det självklara valet för de mest krävande byggprojekten.
I vår nästa artikel lämnar vi vägbygge och asfaltering för att istället ta klivet mot ”regler för bred last” och vad som gäller där, missa in detta.
