Inmätning och utsättning är två centrala processer inom bygg och infrastruktur som säkerställer att projekt genomförs korrekt och enligt plan. Inmätning innebär att samla in data om terrängen och befintliga strukturer, medan utsättning handlar om att markera var nya konstruktioner ska placeras på byggplatsen.
Vad menas med inmätning?

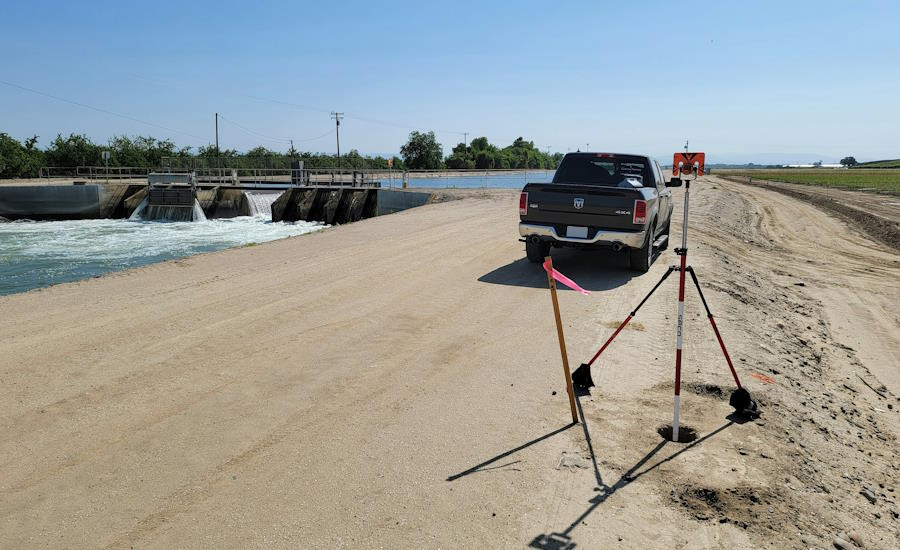

Inmätning är en process där man noggrant mäter och registrerar information om en befintlig plats eller struktur. Detta inkluderar att samla in data om topografi, befintliga byggnader, vägar och andra infrastrukturella element. Inmätning används för att skapa detaljerade kartor och modeller som sedan kan användas för planering, design och byggnation.
Inmätning utförs vanligtvis med hjälp av avancerade teknologier som totalstationer, GPS och laserskannrar och mycket mera.
Vad är utsättning för något?

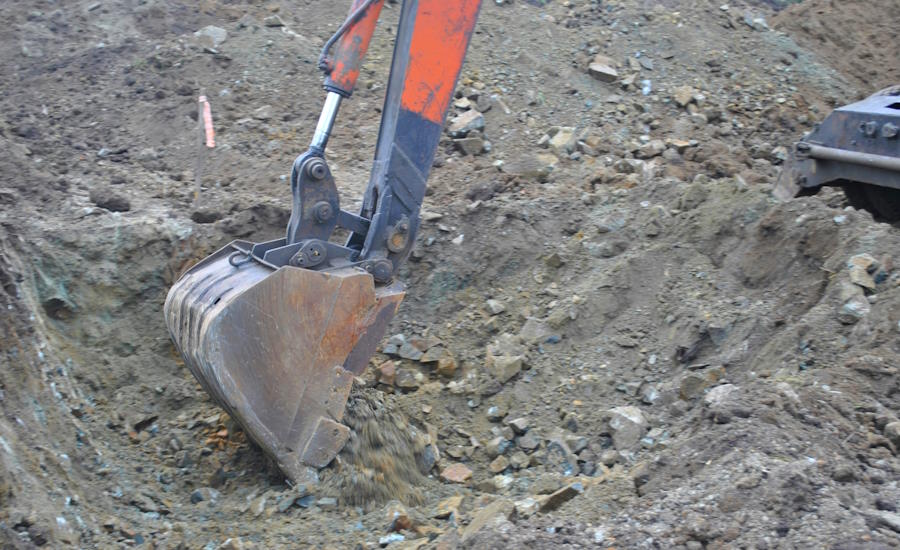

Utsättning är processen att överföra planer och ritningar från papper eller digitala modeller till verkligheten på byggplatsen. Detta innebär att markera exakta platser där byggnadsdelar ska placeras, såsom hörn av en byggnad, vägens mittlinje eller fundament för en bro. Genom att noggrant följa dessa markeringar kan byggarbetare säkerställa att konstruktioner uppförs enligt design och specifikationer.
Utsättning utförs med hjälp av verktyg som totalstationer, laserinstrument och traditionella mätverktyg som måttband och linjaler. Precision är avgörande för att säkerställa att den färdiga konstruktionen uppfyller kraven på säkerhet och funktionalitet.
Vilka är de vanligaste metoderna vid inmätning?

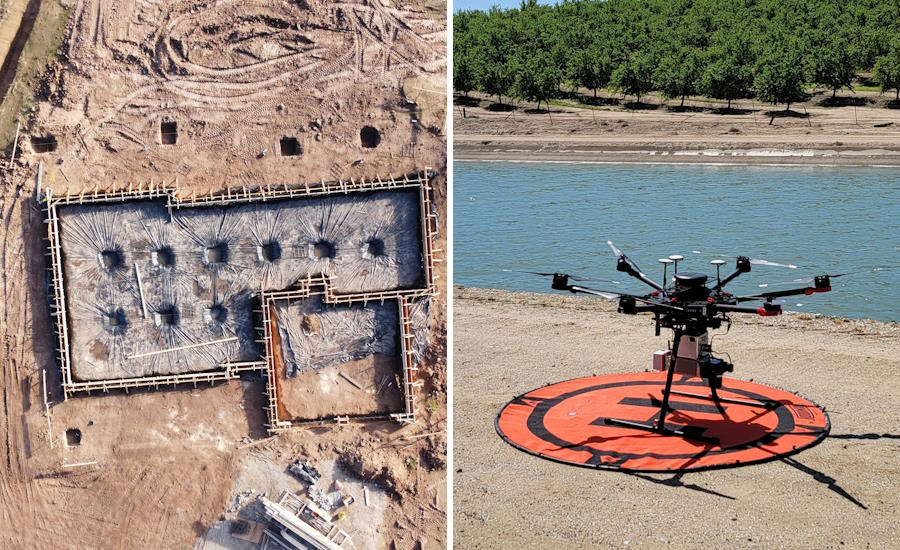

De vanligaste metoderna för inmätning inkluderar som sagt användningen av totalstationer, Navigation, laserskanning, drönare och fotogrammetri. Totalstationer är instrument som mäter avstånd, vinklar och höjdskillnader med hög noggrannhet, vilket gör dem så gott som oersättliga i arbeten som kräver exakthet. Navigationsenheter används för att bestämma exakta positioner genom att använda signaler från satelliter, vilket möjliggör hög precision i positioneringsarbetet. Laserskanning innebär att laserskannrar skickar ut laserstrålar och mäter hur lång tid det tar för strålarna att återvända, vilket resulterar i en mycket noggrann 3D-modell av området. Droner, utrustade med kameror och laserskannrar, kan snabbt samla in data över stora områden från luften, vilket gör dem effektiva för att täcka stora ytor på kort tid. Slutligen, fotogrammetri är en teknik som använder fotografier för att skapa 3D-modeller genom att analysera bilder från olika vinklar, vilket möjliggör detaljerad och noggrann kartläggning av terrängen.
Vilka är de vanligaste metoderna vid utsättning?
Vanliga metoder för utsättning inkluderar också användningen av totalstationer, laserinstrument, GPS och traditionella mätverktyg. Totalstationer används för att överföra exakta koordinater från ritningar till byggplatsen, vilket säkerställer att byggnadsdelar placeras korrekt enligt design. Laserinstrument används för att skapa raka linjer och plana ytor, vilket är avgörande för att säkerställa precision i byggandet. GPS-enheter kan markera specifika punkter med hög noggrannhet, vilket gör dem perfekta för att fastställa exakta positioner på byggplatsen. Traditionella mätverktyg som måttband, linjaler och andra manuella verktyg används ofta för enklare utsättningsuppgifter, vilket möjliggör noggranna mätningar och markeringar även utan avancerad teknologi.
Vad använder man inmätning och utsättning till?
Inmätning och utsättning används för en mängd olika projekt inom bygg och infrastruktur. Vid vägbygge säkerställs att vägar byggs enligt design och att lutningar, kurvor och avstånd är korrekta. Vid brobygge används dessa metoder för att exakt placera fundament och andra strukturella element. Inom byggnation av byggnader ser man till att byggnader placeras korrekt på tomten och att alla byggnadsdelar är i linje. Anläggning av ledningar och rör kräver noggrann markering av exakta placeringar av underjordiska ledningar och rör för att undvika framtida problem. Inom landskapsplanering används inmätning och utsättning för att skapa och genomföra planer för parker, trädgårdar och andra landskapsprojekt, vilket säkerställer att designen följs noggrant och att resultaten blir som planerat.
Vad betyder detta inom vägbygge, brobygge och annan infrastruktur?
Inom vägbygge och brobygge är inmätning och utsättning avgörande för att säkerställa att projekten uppfyller designkraven och att slutresultatet blir både säkert och funktionellt. Dessa processer bidrar till att identifiera och adressera potentiella problem tidigt i projektet, vilket minskar risken för kostsamma misstag och förseningar. Genom noggrann inmätning kan ingenjörer skapa detaljerade planer som tar hänsyn till terrängens specifika egenskaper, såsom höjdskillnader, jordens bärighet och vattenflöden, vilket är avgörande för att bygga hållbara och säkra vägar och broar.
Vid vägbygge används inmätning för att bestämma vägens exakta rutt, lutningar och kurvor. Detta innebär att mätningstekniker identifierar den bästa vägen genom landskapet, tar hänsyn till naturliga hinder och optimerar vägens lutning för att säkerställa att den är säker att köra på och kan hantera den förväntade trafikbelastningen. Utsättning används sedan för att markera vägens mittlinje, kanter och andra viktiga punkter på byggplatsen, vilket ger byggarbetarna exakta riktlinjer att följa under konstruktionen.
Inom brobygge används inmätning för att noggrant bestämma var fundament och andra strukturella element ska placeras. Detta är avgörande för att säkerställa att bron är stabil och kan bära den förväntade belastningen, inklusive trafik och miljöpåverkan. Utsättning används för att markera exakta platser för fundament, pelare och andra viktiga delar av bron, vilket säkerställer att alla delar av strukturen placeras korrekt och enligt designplanerna.
Inmätning och utsättning spelar också en viktig roll i annan infrastruktur som tunnlar, järnvägar och vattenverk. Vid tunnelbygge är det kritiskt att inmätning används för att exakt bestämma tunnelns rutt och att identifiera potentiella geologiska problem som kan påverka byggprocessen. Utsättning är lika viktigt för att säkerställa att tunnelborrningsmaskiner placeras korrekt och att tunnelns väggar och stödstrukturer byggs enligt specifikationerna.
Vid järnvägsbygge säkerställer inmätning att spåren läggs med rätt lutning och kurvradie för att tågen ska kunna färdas säkert och effektivt. Utsättning används för att markera spårets mittlinje och andra viktiga punkter, vilket ger exakta riktlinjer för arbetarna som lägger spåren.
I vattenverksprojekt används inmätning för att kartlägga vattendrag och bestämma de bästa platserna för dammar, reservoarer och vattenreningsanläggningar. Utsättning används för att markera dessa platser på byggplatsen och säkerställa att alla strukturer byggs enligt designkraven och kan hantera den förväntade vattenflödet.
Kortfattat så är inmätning och utsättning kritiska processer inom alla typer av infrastrukturella projekt. De säkerställer att byggandet utförs enligt plan, att strukturer är säkra och funktionella, och att de långsiktiga kraven på hållbarhet och effektivitet uppfylls. Genom att använda avancerad teknik och noggranna metoder kan ingenjörer och byggarbetare skapa infrastruktur som står emot tidens tand och bidrar till samhällets utveckling och välstånd.
Vad betyder inmätning och utsättning inom bygg?
Inom bygg är inmätning och utsättning centrala processer som säkerställer att byggnader uppförs enligt design och specifikationer. Inmätning används för att samla in data om tomten och befintliga strukturer, vilket är avgörande för att skapa detaljerade planer och ritningar.
Utsättning används sedan för att markera exakta platser för byggnadsdelar som fundament, väggar och pelare. Genom att noggrant följa dessa markeringar kan byggarbetare säkerställa att byggnaden uppförs enligt design och att alla delar är i linje och på rätt plats.
Vad använder man för mätinstrument?

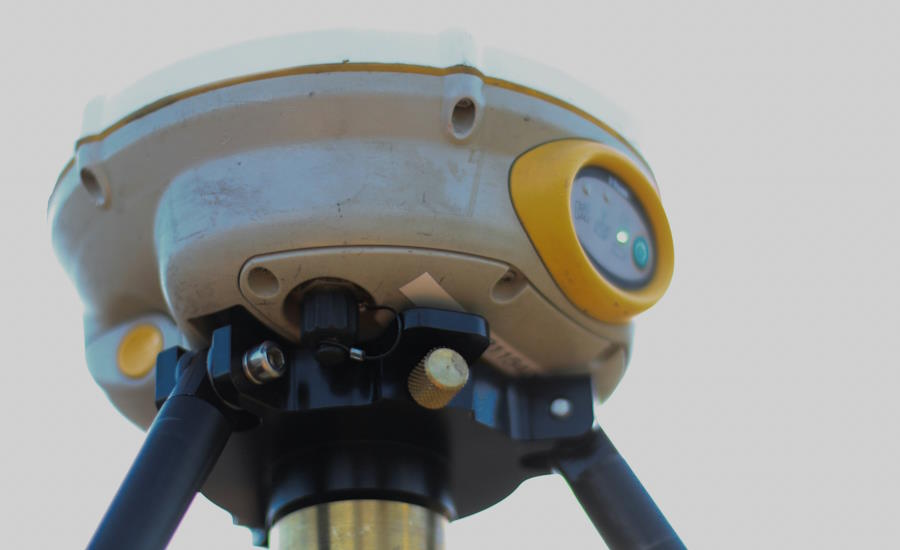

För att utföra inmätning och utsättning används en mängd olika mätinstrument, vara några redan är nämnda längre upp i artikeln. Totalstationer mäter avstånd, vinklar och höjdskillnader med hög exakthet, vilket gör dem till ett förstahandsval för precisionsarbete. GPS används för att bestämma exakta positioner på jorden, vilket säkerställer att placeringen av byggnadsdelar och andra element är korrekt. Laserskannrar skapar detaljerade 3D-modeller av terrängen och strukturer, vilket ger en exakt representation av byggplatsen. Drönare, utrustade med kameror och laserskannrar, samlar snabbt in data över stora områden från luften, vilket är särskilt användbart för större projekt. Fotogrammetriutrustning använder fotografier för att skapa 3D-modeller genom att analysera bilder från olika vinklar, vilket ger en detaljerad bild av området. Laserinstrument används för att skapa raka linjer och plana ytor, vilket är avgörande för att säkerställa precision i byggandet. Traditionella mätverktyg, som måttband och linjaler, används ofta för enklare mät- och utsättningsuppgifter, vilket möjliggör noggranna mätningar även utan avancerad teknologi.
Besök MaskinSystem för en komplett verktygspark inom rotationslaser, planlaser, totalstationer och mycket, mycket mera, allt till marknadens högsta kvalitet givetvis.
Vem utför inmätning och utsättning?
Inmätning och utsättning utförs vanligtvis av utbildade och certifierade lantmätare och ingenjörer. Dessa yrkespersoner har specialiserad utbildning och erfarenhet som gör dem kvalificerade att utföra dessa uppgifter med hög noggrannhet och precision.
Lantmätare använder avancerad teknologi och specialiserade mätinstrument för att samla in och analysera data. De arbetar ofta tillsammans med ingenjörer och arkitekter för att skapa detaljerade planer och ritningar som sedan används för att genomföra byggprojekt.
Ingenjörer använder denna data för att designa och planera byggprojekt, och de övervakar även utsättningsprocessen för att säkerställa att byggandet följer designen och specifikationerna.
Tips! Läs Boverkets information kring utstakning, dvs. utsättning, vid uppförande av nya byggnader osv., för att de ska placeras korrekt vid första spadtaget.
Sammanfattning om inmätning och utsättning
Inmätning och utsättning är grundläggande processer inom bygg och infrastruktur som säkerställer att projekt genomförs korrekt och enligt plan. Genom att använda avancerade mätinstrument och teknologier kan lantmätare och ingenjörer samla in och analysera data med hög noggrannhet. Detta möjliggör skapandet av detaljerade planer och ritningar som sedan används för att säkerställa att byggnader, vägar, broar och andra infrastrukturella element uppförs enligt design och specifikationer. Dessa processer är avgörande för att säkerställa att byggprojekt är säkra, hållbara och funktionella.
När vägen, och bron, är färdigbyggda (med hjälp av inmätning och utsättning såklart), så är det dags att börja färdas på dem. Då är det bra att känna till reglerna kring bred last och hur mycket det får sticka ut i sidled. Läs vårt systerartikel om det här.
