Pneumatiska gripdon har blivit centrala verktyg i modern fordons- och komponentproduktion där höga taktkrav och krav på repeterbar precision styr varje monteringsmoment. De ger en stabil och repeterbar hantering av allt från små elektronikmoduler till stora karossdetaljer. När komponenter ska lyftas, positioneras och monteras med både kraft och känslighet skapar dessa gripdon den mekaniska länken mellan robotarm och arbetsstycke. Samtidigt effektiviserar de arbetsmiljön genom att avlasta tekniker från monotona och tunga moment.
Pneumatiska gripdon i fordonsindustrin
Automatiska gripdon utgör en av de mest centrala byggstenarna i modern robotiserad produktion. De används i varje steg där en komponent måste greppas, stabiliseras och förflyttas med ytterst hög precision. Att luftstyrd teknik erbjuder ett lättreglerat och stabilt arbetsmedium gör gripdonen till ett naturligt val. Särskilt när man behöver justera kraften med hög noggrannhet. Till skillnad från vakuumbaserade lyftsystem, som arbetar med vakuumluft och sugkoppar, använder pneumatiska gripdon mekaniska käftar som reagerar snabbt och ger säker positionskontroll.
Eftersom fordonstillverkning omfattar många olika typer av komponenter blir valet av gripdon en central del av produktionsplaneringen. Helhetsleverantörer som svenska Göhlins kan underlätta detta genom att erbjuda ett brett sortiment av pneumatiska gripdon, utvecklade för att hantera, lyfta och flytta arbetsstycken med precision i industriella miljöer. Att arbeta med en leverantör som kan erbjuda ett brett utbud ger företag snabb tillgång till flexibla och robusta lösningar som går att anpassa till olika arbetsmoment.
Hur fungerar ett pneumatiskt gripdon?
Ett industriellt gripdon drivs av komprimerad luft som omvandlas till rörelse genom cylindrar eller kolvar. När ventiler öppnar flödet pressas luft in i gripdonets drivkammare, vilket genererar en kontrollerad kraft som öppnar eller stänger gripkäftarna. De flesta automatiska gripdon använder dubbelverkande cylindrar där luft styr både öppning och stängning, vilket ger snabbare cykler och stabilare grepp.

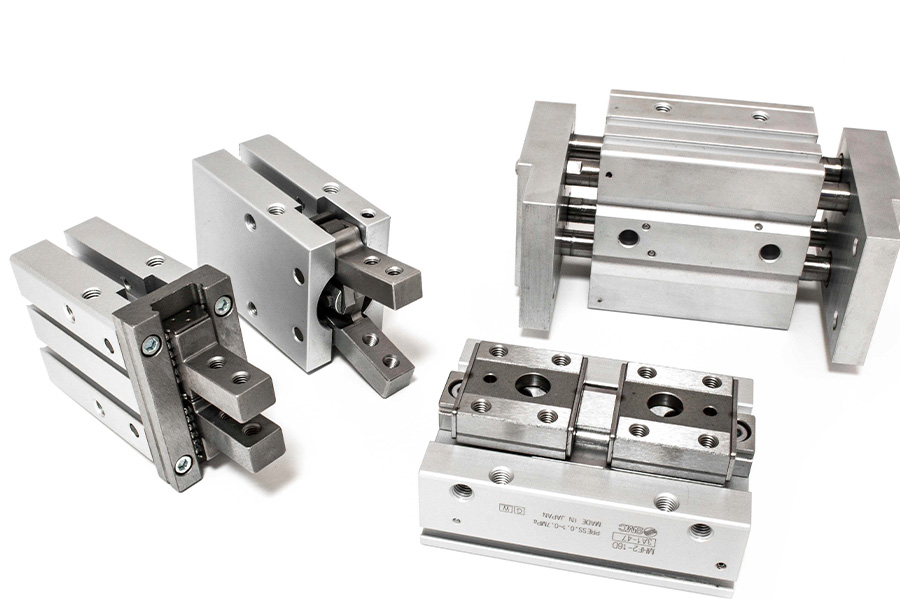

Grundläggande komponenter är ett robust chassi, gripfingrar (käftar) och en pneumatisk cylinder med kolv. Det mekaniska chassit håller ihop konstruktionen och bestämmer gripdonets slaglängd medan käftarna ser till att objektet kan greppas. Avslutningsvis är det i den pneumatiska cylindern som lufttrycket skapar gripdonets fysiska rörelse.

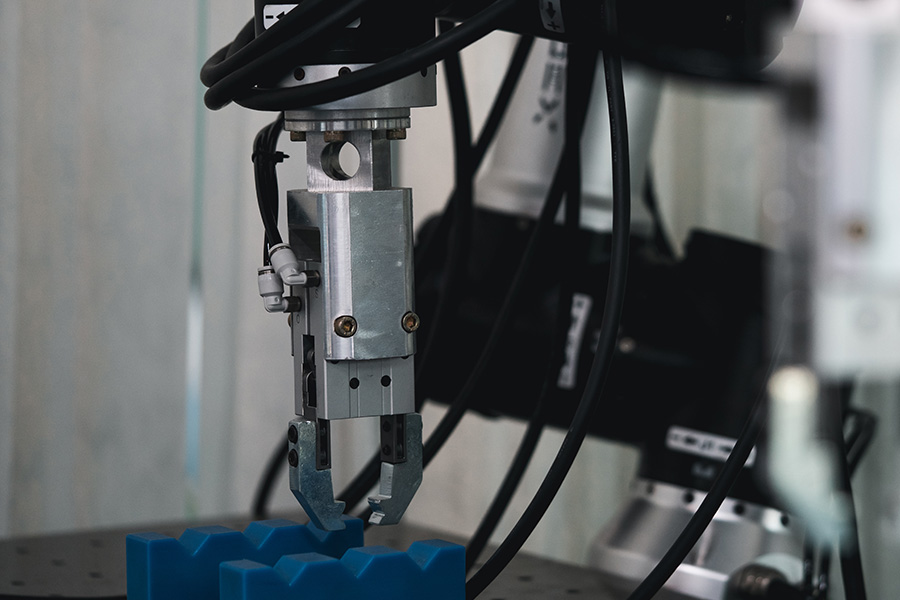

I moderna robotgripare kan man komplettera med positioneringssensorer för käftarna. Det hjälper till att säkerställa repeterbar greppkraft och korrekt placering av arbetsstycken.
Materialval: lätt, starkt och slitstarkt
Vanligtvis är dagens gripdon tillverkade i aluminiumlegeringar, rostfritt stål eller specialstål. Aluminium ger låg vikt och hög styvhet, vilket är optimalt för robotarmar som måste accelerera snabbt och repetitivt. Rostfritt stål är däremot ett optimalt material när greppet utsätts för fukt, korrosiva miljöer eller rengöringsmedel. Verktygsstål förekommer i käftinsatser för att stå emot nötning från tunga eller skarpa objekt.
I känsliga applikationer använder man polymerbelagda fingrar eller mjuka material som polyuretan och gummi. Dessa förhindrar repor på lackade ytor eller deformation av tunna plastdetaljer. Detaljer av tekniska plaster som POM och PA förekommer i styrleder och interna glidytor där låg friktion och kemikalieresistens krävs.
Den här variationen i material är avgörande för att gripdonen ska få lång livslängd och fungera säkert även i miljöer med vibrationer, höga temperaturer och kontinuerlig belastning.
Så underlättar pneumatiska gripdon tillverkningsprocessen
I fordonsindustrin, där monteringslinjer är tidsoptimerade och repeterbarhet är centralt, bidrar pneumatiska gripdon på flera sätt. De kan snabba upp produktionen tack vare låg massa i käftar och snabb reaktion, vilket möjliggör korta cykeltider. En kortare cykeltid per moment kan bli mycket betydande när samma rörelse upprepas hundratals eller tusentals gånger per skift.
Dessutom förbättrar gripdonen kvaliteten eftersom tryckluftens stabilitet ger samma greppkraft i varje cykel. De minskar även risken för deformationer, tappade komponenter och fel placering vid montering.
Gripdonen minskar även ergonomiska risker eftersom robotiken tar över tunga eller monotona moment som tidigare belastade teknikerna. Detta ligger i linje med rekommendationer från Arbetsmiljöverket att automatisera monotona eller tunga lyft för att minska belastningsrisker.
Dessutom ökar robotgriparna flexibiliteten i produktionslinjen genom att byta ut fingertoppar för att snabbt ställa om gripdonet för nya komponenter. Det innebär att man alltså undkommer kompletta verktygsbyten.
Tillbakablick: utvecklingen av pneumatiska gripdon
Under 1970- och 1980-talet användes ofta enklare mekaniska gripdon utan avancerad automation, men med utbredningen av pneumatik och industrirobotik ökade användningen av pneumatiska 2-fingersgripdon i fordonsindustrin. Det här ledde till ökad hastighet och förbättrad precision i produktionen. Under 1990-talet började de stora robotleverantörerna standardisera fästpunkter och modulfästen, vilket gjorde gripdon mer utbytbara.
I dag ser vi gripdon med allt från inbyggda analogsensorer för greppkraft och digitala gränssnitt till modulära käftsystem som man kan anpassa till olika objekt. En del moderna forskningsprojekt utvecklar även hybridgripdon som kombinerar pneumatisk aktuation med adaptiva material för att hantera komplexa former. Men dessa är ännu inte standard i fordonsproduktion och skiljer sig ofta från klassiska kompromisslösa pneumatiska gripdon.
Praktiska exempel från fordons- och komponentproduktion
Här kommer vi att förklara gripdonets mångsidiga funktion genom tre olika exempel:
Karosserilinje

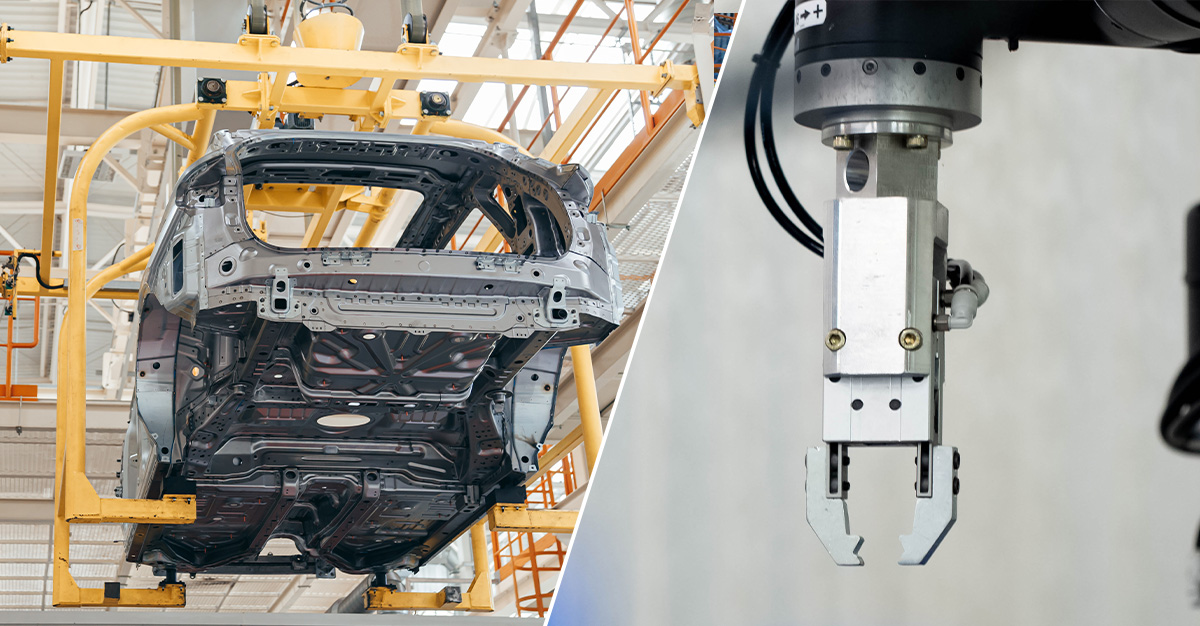

I en karosserilinje lyfter pneumatiska gripdon stora pressade stålpaneler från stansmaskinen och placerar dem i monteringsfixturen. Greppet måste vara kraftfullt men samtidigt vibrationsfritt eftersom panelerna lätt kan deformeras.
Motorlinje
I motorlinjen används mindre pneumatiska vinkelgripdon för att hantera detaljer som ventilskaft, kolvar och fjädrar under monteringen. Momentet ställer höga krav på snabba cykler, låg vikt och konsekventa rörelser, vilket pneumatiska gripdon lämpar sig särskilt väl för.
Elektronikmoduler
Vid montering av elektronikmoduler använder man gripdon med mjuka eller belagda fingertoppar för att hantera kretskort och plastdetaljer utan att orsaka märken eller deformationer. Den mjuka kontaktytan dämpar samtidigt mindre rörelser och håller komponenterna stabila under hela lyft- och placeringsmomentet.
Säkerhet: vad måste man tänka på?
Säkerhetskraven kring pneumatiska gripdon är styrda av både EU:s maskindirektiv och nationella föreskrifter. Riskbedömning är obligatorisk vid alla maskininstallationer, och utrustning som lyfter eller flyttar komponenter räknas som en del av den större maskinsäkerheten.
Tryckbegränsning är en viktig säkerhetsaspekt där man måste se till att hålla lufttrycket inom ett säkert spann. Eftersom för högt lufttryck kan skapa en kraft i gripdonet som blir så hög att den riskerar att skada både utrustning och personal. Det är också viktigt att tömma ett gripdon på luft eftersom kvarstående tryck kan generera oförutsedda rörelser.
För att stoppa arbetande robotarmar om någon kommer för nära arbetsområdet är det viktigt med avskärmning. Det kan till exempel vara ljusridåer som minskar risken för olyckor när roboten är i drift.
Avslutningsvis är mekaniska låsfunktioner viktiga inslag i säkerheten eftersom de håller fast delen även om luftmatningen försvinner. I dag har pneumatiska gripdon ofta ett fjäderbaserat lås så att lasten inte faller.
Genom att följa Arbetsmiljöverkets föreskrifter om lyftredskap och maskinsäkerhet minimerar man olycksrisken och förbättrar både driftsäkerhet och arbetsmiljö.
Summering: pneumatiska gripdon och deras betydelse för modern produktion

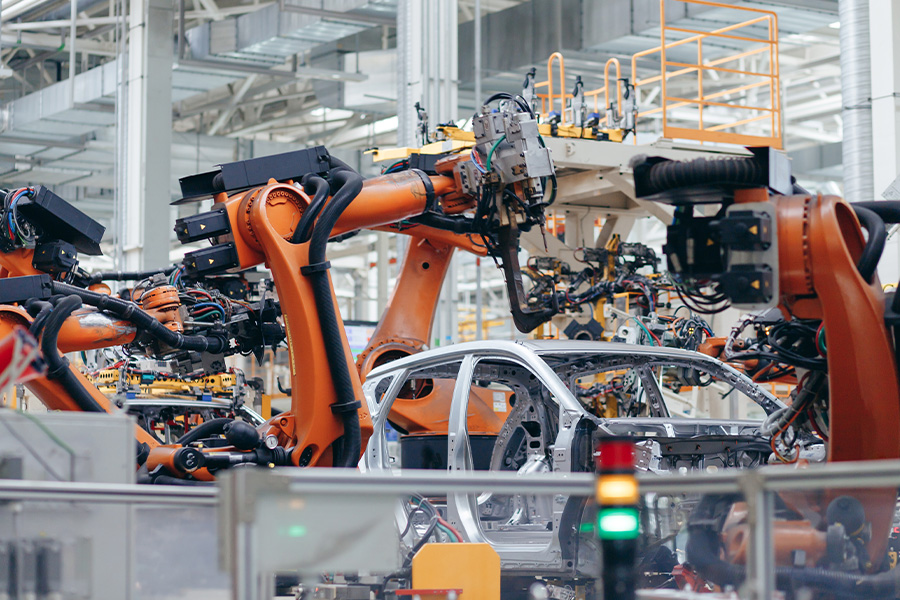

Från att ha varit enkla mekaniska verktyg är dagens automatiska gripdon högspecialiserade och tekniskt avancerade enheter. Deras förmåga att kombinera snabbhet, repeterbarhet och flexibilitet gör att de kan styra precisionen i modern fordonstillverkning. Som verktyg är dessa gripdon viktiga i både stora bilfabriker och mindre verkstäder.
När man dessutom tar hänsyn till säkerhetskrav, materialval och teknikutveckling framträder gripdonet som en av industrirobotikens mest underskattade, men viktigaste komponenter. Att arbeta med leverantörer som kan erbjuda ett brett och pålitligt sortiment, exempelvis Göhlins, gör det enklare att hitta rätt gripdon för varje applikation.
Det är just i mötet mellan tryckluftens kraft och ingenjörskonstens precision som de pneumatiska gripdonens verkliga styrka blir tydlig. De är den exakta mekaniska handen som aldrig tröttnar och den styrkan visar sig tydligt i varje färdig bil som rullar ut från monteringslinjen.
